3D CAD基礎講座 初心者のためのスケッチの使い方 円の描き方編

わんこな夫と申します。メカ系エンジニアとして約10年働いている者です

機械設計をする上でほとんどの場合3D CADが必要となります

このサイトでは3D CAD初心者の方やこれから始める方のために3D CADの基礎知識を紹介していきます

基礎知識を身につけることができればどの3D CADでもモデリングできるようになります

今回は3Dの基本となるスケッチを使って円を描くコマンドの紹介をしていきます

スケッチとは

スケッチに関しては別の記事で詳細を紹介しております

興味があればこちらを確認してみてください

Onshapeのスケッチ機能を使って円の描き方を紹介します

新規作成でファイルを作るところまでは割愛して説明していきます

Onshape無料で使用できます

登録方法とファイルの作成方法についてはこちらを参照ください

円はどんなところで使われるのか

円は単純に3Dの外径形状として使われることもありますが、3D形状に穴を開けたりする時にも使われたりします

慣れてくると円を作図線という3Dに反映されない線にして使ったりします

すぐに作図線を使えるようになる必要はありませんが興味のある方はこちらの記事をチェックして下さい

中心点円の描き方

まずは一番簡単な中心から円を描く方法を使ってみます

この円の描き方が最もよく使うものになります

コマンドを選択して任意の点を2点決めれば円を描くことができます

円の直径は数値をダブルクリックするか寸法を入れることで変更できます

あとは中心点を寸法で縦横を決めると完全に位置を決めることができます

3点円の描き方

次に3点円の使い方を紹介します

大抵の場合は中心点円を使用して円を描きますが、こんな描き方もあるということは覚えておきましょう

この円の特徴は3点を決めて作成するのでこれらの点も寸法で位置を決めることができます

中心点円と同じように中心点や直径を寸法で決めることもできます

楕円の描き方

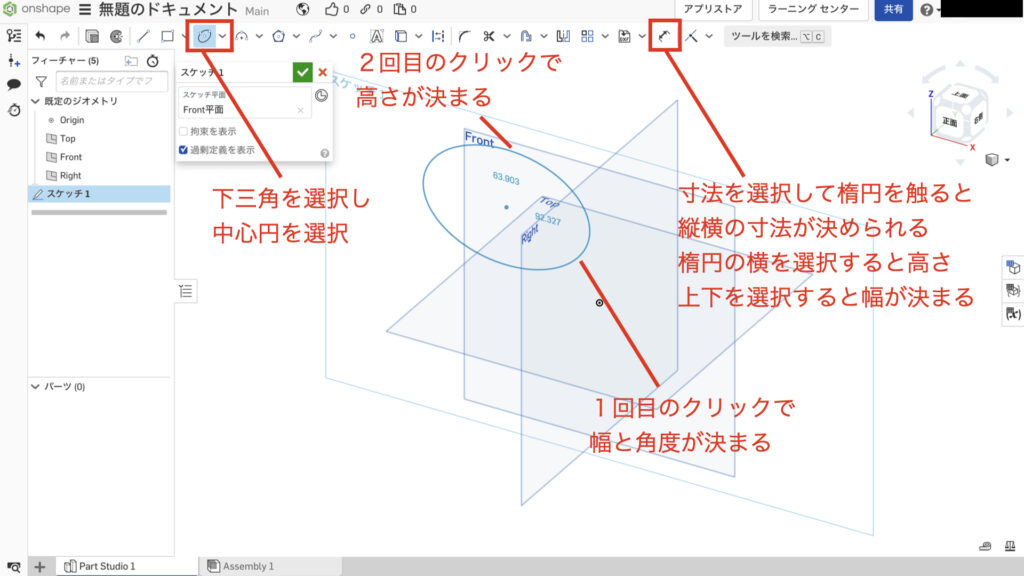

次に楕円の描き方を紹介します

楕円は使うことが少ないコマンドですが興味のある方は一度このコマンドを触ってみてください

寸法の入れ方も図に入れておきました

他の円と同じで中心点の位置を寸法で決めることもできます

おわりに

線を描くのは3Dの基本中の基本です

少しずつコマンドを覚えてCADを使えるようになっていきましょう

円は非常によく使うコマンドですのでしっかりと抑えておきましょう

3Dの外径を描くときや3Dに穴を開けるときに使えたりします

ここで紹介した内容が参考になれば嬉しいです

この記事を読んで頂きありがとうございました

今日はここまでっ
